燃煤電廠煙氣SO3監測系統解決方案

---

技術背景

   為有效降低煙氣SO₂和NO_X的排放，燃煤電廠紛紛建設了SCR脫硝裝置和煙氣脫硫裝置。但是隨著脫硫脫硝裝置的建設投運，燃煤電廠鍋爐在燃燒過程和SCR脫硝過程中產生的三氧化硫（SO₃）濃度會顯著增加，并以硫酸氣溶膠的形式通過煙囪排放，出現了“藍煙/黃煙”等可見煙羽的新環境污染問題，特別是取消GGH后，“藍煙/黃煙”出現頻次更高，不僅對周邊環境產生了潛在危害，也給公眾的身體健康帶來了嚴重威脅。

   更為嚴重的是，高濃度的SO₃不但會極大提高酸露點，對爐膛下游的空氣預熱器等設備造成嚴重的腐蝕，還會影響空預器換熱，增加阻力，加重下游除塵器和風機的負荷，降低機組效率，增加熱耗，影響燃煤機組的安全性與經濟性運行，因此，實現燃煤電廠煙氣中SO₃的濃度測量變得越來越重要。



SO₃產生和轉化

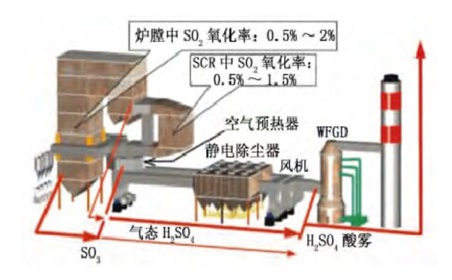

   對于燃煤鍋爐，SO₃的產生與轉化受到多個系統的影響，包括爐膛、SCR系統、空氣預熱器、靜電除塵器、FGD系統等，對于煙囪入口的SO₃排放濃度，需要考慮每個環節產生和消除的SO₃。

   ◆鍋爐爐膛

   煤中的硫在爐膛內燃燒會生成SO₂， SO₂進一步與原子態氧反應轉化為SO₃，同時在鍋爐管壁積灰的催化作用下，SO₂與O₂反應生成SO₃，轉化效率與煤中硫分、煙氣溫度、過?？諝饬?、管壁積灰的成分等因素有關，反應主要發生在輻射受熱段和對流段，轉化率大約在0.5%～2％。

   ◆SCR系統

   SCR中系統中使用的是釩基催化劑，能將SO₂催化氧化為SO₃，轉換率取決于V₂O₅含量、催化劑壁厚、催化劑形態和煙氣溫度等，對于SCR系統，最佳反應溫度為300～400℃，溫度越高，催化劑中V₂O₅的擔載量越大，SO₃的轉化效率也越高，SCR系統中SO₃轉化率大約為0.5%～1.5％。



技術難點

   ◆煙氣中的SO₃含量低，較小的測定誤差會帶來較大的相對誤差，測量精度難以保證；

   ◆鍋爐煙氣組成復雜，對SO₃/H₂SO₄的檢測造成干擾，加上高溫含塵的煙氣條件，普通的采樣技術很難保證采樣準確度；

   ◆煙氣中SO₃含量和水分的增加，提高了酸露點，需要保障采樣管路的溫度在酸露點之上，以避免形成凝結，造成測量結果偏低；

   ◆SO₃化學性質活潑，采樣管路不能采用不銹鋼或其他金屬材料，宜采用石英燈惰性材料作為采樣管路。

   ◆SO₃易于與煙氣中的物質（如氨氣、水等）發生反應，形成硫酸鹽或硫酸霧，影響采樣和收集；

   ◆SO₃氣溶膠吸附性強，極易被各種物質壁面吸附，并對測量?jī)x器和采樣設備造成腐蝕，使得儀器標定和定量測定存在很大難度；

   ◆煙氣中存在高濃度的SO₂在水蒸汽存在及高溫作用下，極易氧化吸水生成H₂SO₄，從而使測定結果偏高；

   ◆煙氣中的飛灰顆粒造成酸霧凝結，不但影響測量結果，而且容易堵塞采樣管路并腐蝕測量設備。



解決方案

    深圳睿境環?？萍加邢薰臼且患覍Ｗ⒂诃h(huán)境分析監測儀器的研發和生產的國家級高新技術企業。公司擁有專業的研發、營銷和技術服務團隊，擁有博士、碩士學歷及資深專業人員構成的核心技術骨干，在環境監測儀器行業擁有十幾年的研發和技術服務經驗，可為行業提供專業的監測設備與系統解決方案。

    公司致力于三氧化硫（SO₃）采樣分析和檢測技術研究與應用開發，技術實力雄厚，研發經驗豐富，擁有SO₃采樣分離裝置、氣體吸收器、等速采樣和分析檢測等核心技術，有多項技術獲得了國家專利。在燃煤電廠煙氣的三氧化硫監測方面，公司能夠提供三氧化硫在線分析儀、便攜式三氧化硫自動分析儀和三氧化硫自動采樣器等一系列產品和全方位的系統解決方案。

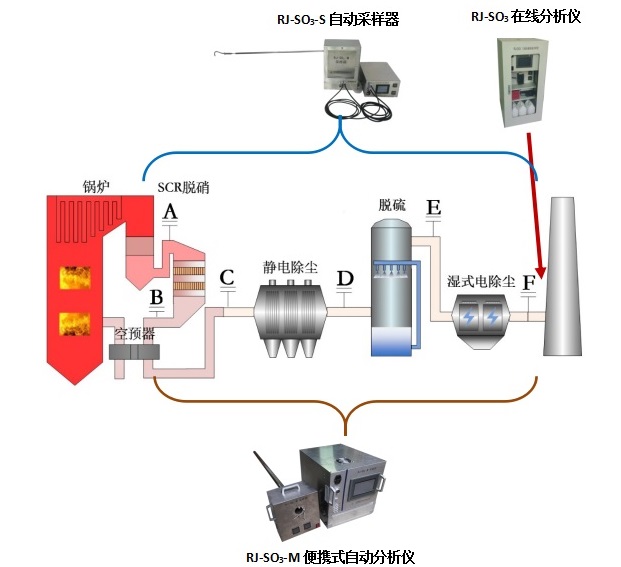

    公司提供的三氧化硫監測系統解決方案能夠完成從電廠的SCR脫硝入口、SCR脫硝出口、靜電除塵入口、靜電除塵出口、濕法脫硫出口、濕式電除塵入口、濕式電除塵出口以及總排放出口等不同斷面的自動采樣、便攜式測量和在線分析。



相關產品

◇  RJ-SO₃ 三氧化硫在線分析儀

◇  RJ-SO₃-M 便攜式三氧化硫自動分析儀

◇  RJ-SO₃-S 三氧化硫自動采樣器



應用案例

◇  便攜式三氧化硫自動分析儀在浙江某電廠的測試現場

◇  便攜式三氧化硫自動分析儀在山東某電廠的測試現場

◇  便攜式三氧化硫自動分析儀的標定和比對測試
